Khớp Nối Mềm Là Gì? Tìm Hiểu Khái Niệm Cơ Bản

Định nghĩa khớp nối mềm trong hệ thống đường ống

Khớp nối mềm (Expansion Joints) là thiết bị kết nối linh hoạt trong hệ thống đường ống công nghiệp. Thiết bị này cho phép chuyển động tương đối giữa các đoạn ống trong khi vẫn đảm bảo khả năng kín khít.

Khớp nối mềm được chế tạo từ nhiều loại vật liệu khác nhau:

Cao su EPDM và Neoprene: Phổ biến cho ứng dụng nhiệt độ thấp và trung bình
Inox 304/316: Chịu nhiệt độ cao và môi trường ăn mòn
Gang cầu: Độ bền cao cho hệ thống nước thải

Vị trí lắp đặt thường gặp bao gồm đầu ra máy bơm, kết nối với van công nghiệp, và các điểm có giãn nở nhiệt. Tính năng “mềm” thể hiện qua khả năng co giãn theo phương dọc trục, uốn cong theo góc nhỏ, và hấp thụ rung động từ thiết bị cơ khí.

Phân biệt khớp nối mềm với các loại khớp nối khác

Đặc điểm	Khớp nối mềm	Khớp nối cứng	Khớp nối xoay
Độ linh hoạt	Cao – co giãn đa chiều	Không có	Chỉ xoay quanh trục
Hấp thụ rung động	Xuất sắc	Không có	Hạn chế
Vật liệu chính	Cao su, inox bellows	Thép đúc, gang	Thép với vòng bi
Bù trừ sai lệch	Dọc trục, góc, ngang	Không	Chỉ góc xoay
Chi phí	Trung bình	Thấp	Cao

Khớp nối mềm nổi bật với khả năng đa năng trong việc xử lý nhiều loại chuyển động và rung động. Trong khi khớp nối cứng chỉ phù hợp cho hệ thống ổn định, khớp nối mềm mang lại sự linh hoạt cần thiết cho các ứng dụng công nghiệp hiện đại.

Tại sao cần sử dụng khớp nối mềm trong công nghiệp?

Việc sử dụng khớp nối mềm trong công nghiệp mang lại nhiều lợi ích thiết thực:

Giảm rung động và tiếng ồn: Khớp nối mềm hấp thụ hiệu quả rung động từ máy bơm và thiết bị quay, giảm tiếng ồn môi trường làm việc
Bù trừ sai lệch lắp đặt: Cho phép sai số nhỏ trong quá trình lắp ráp, tiết kiệm thời gian thi công
Xử lý giãn nở nhiệt: Hấp thụ sự co giãn của đường ống do thay đổi nhiệt độ, tránh ứng suất phá hủy
Bảo vệ thiết bị: Ngăn chặn lực căng và ứng suất truyền đến thiết bị đắt tiền như bơm, van
Giảm chi phí bảo trì: Kéo dài tuổi thọ hệ thống, giảm tần suất sửa chữa và thay thế thiết bị

Cấu Tạo và Nguyên Lý Hoạt Động Của Khớp Nối Mềm

Các thành phần cấu tạo chính của khớp nối mềm

Khớp nối mềm gồm các bộ phận chính sau:

Thân chính (Body): Phần trung tâm có khả năng co giãn, được làm từ ống bellows kim loại hoặc cao su đàn hồi. Đây là bộ phận quan trọng nhất quyết định tính năng của khớp nối
Mặt bích kết nối (Flange): Hai đầu mặt bích bằng thép hoặc gang, được gia công theo tiêu chuẩn DIN, ANSI để kết nối với đường ống
Lớp lót bảo vệ: Lớp PTFE hoặc cao su bên trong bảo vệ thân chính khỏi ăn mòn và mài mòn
Bu lông và đệm kín: Bộ bu lông chất lượng cao kèm đệm kín đảm bảo kết nối chắc chắn và kín khít
Vòng gia cường: Vòng thép tăng cường độ cứng vững cho khớp nối khi chịu áp suất cao

Mỗi thành phần được thiết kế tối ưu cho chức năng riêng, tạo nên một hệ thống hoàn chỉnh đáp ứng yêu cầu khắt khe của công nghiệp.

Cơ chế hấp thụ rung động và giảm chấn

Khớp nối mềm hoạt động theo nguyên lý chuyển đổi năng lượng rung động thành nhiệt năng thông qua biến dạng đàn hồi của vật liệu. Khi rung động từ máy bơm truyền đến, thân khớp nối biến dạng vi mô liên tục.

Quá trình này diễn ra như sau: Sóng rung động gặp vật liệu mềm sẽ bị phân tán và suy giảm biên độ. Cao su và kim loại bellows có cấu trúc phân tử cho phép hấp thụ năng lượng này hiệu quả. Tần số rung động từ 10Hz đến 1000Hz được giảm đáng kể, với hiệu suất giảm chấn lên đến 80%.

Ví dụ thực tế: Máy bơm ly tâm 100HP tạo rung động 50Hz có thể giảm xuống còn 10Hz sau khi qua khớp nối mềm cao su, bảo vệ toàn bộ hệ thống đường ống phía sau.

Nguyên lý giãn nở để bù trừ sai lệch kích thước

Hiện tượng giãn nở nhiệt trong đường ống kim loại là không thể tránh khỏi. Thép carbon giãn nở khoảng 1.2mm cho mỗi mét ống khi tăng 100°C. Khớp nối mềm xử lý vấn đề này thông qua thiết kế đặc biệt.

Khớp nối hấp thụ chuyển động dọc trục nhờ cấu trúc bellows hoặc cao su đàn hồi. Khả năng co giãn thường từ ±10mm đến ±50mm tùy loại. Ngoài ra, khớp nối còn bù trừ sai lệch góc đến 15° và lệch tâm đến 10mm.

Áp suất làm việc ảnh hưởng đến khả năng giãn nở – áp suất càng cao, biên độ giãn nở cho phép càng giảm. Điều này cần được tính toán cẩn thận khi thiết kế hệ thống.

3 Loại Khớp Nối Mềm Phổ Biến Nhất Hiện Nay

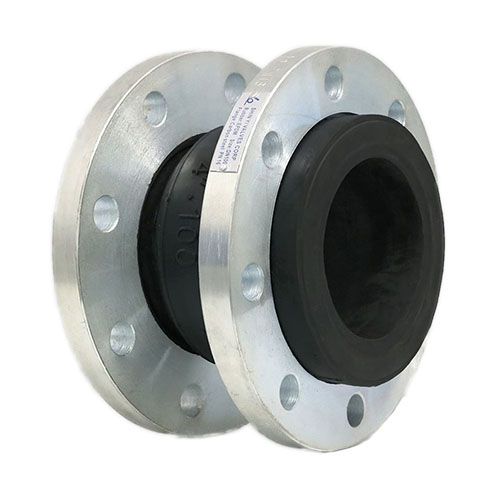

Khớp nối mềm cao su (EPDM, Neoprene) – Ưu điểm và hạn chế

Đặc tính	EPDM	Neoprene
Nhiệt độ làm việc	-40°C đến +120°C	-30°C đến +100°C
Chịu hóa chất	Tốt với acid/base loãng	Xuất sắc với dầu mỡ
Giá thành	Thấp	Trung bình
Tuổi thọ	5-10 năm	7-12 năm

Ưu điểm chính:

Chi phí đầu tư thấp, phù hợp dự án ngân sách hạn chế
Lắp đặt đơn giản, không cần thiết bị chuyên dụng
Cách điện tốt, an toàn cho người vận hành
Hấp thụ rung động hiệu quả ở tần số cao

Hạn chế cần lưu ý:

Không phù hợp với nhiệt độ trên 120°C
Bị phá hủy bởi dung môi hữu cơ và hóa chất mạnh
Cần thay thế định kỳ do lão hóa cao su

Khớp nối cao su lý tưởng cho hệ thống nước lạnh, HVAC, và xử lý nước thải với điều kiện vận hành ôn hòa.

Khớp nối mềm kim loại (Inox 304, 316) – Khi nào nên sử dụng?

Khớp nối kim loại với cấu tạo ống bellows được ưa chuộng trong công nghiệp nặng:

Cấu tạo bellows: Nhiều lớp inox mỏng được gấp nếp tạo độ linh hoạt cao
So sánh inox 304 vs 316:
- Inox 304: Phổ biến, giá cả hợp lý, chống ăn mòn tốt trong môi trường thông thường
- Inox 316: Chứa molybdenum, chống ăn mòn cực tốt với nước biển và hóa chất
Ưu điểm nổi bật:
- Chịu nhiệt độ đến 800°C
- Áp suất làm việc đến 40 bar
- Tuổi thọ 15-25 năm
- Không bị lão hóa như cao su

Khi nào nên chọn khớp nối kim loại:

Hệ thống hơi nước áp suất cao
Đường ống dẫn hóa chất ăn mòn
Ứng dụng nhiệt độ cực đoan
Yêu cầu độ bền và độ tin cậy cao

Ví dụ: Nhà máy lọc dầu Dung Quất sử dụng khớp nối inox 316L cho hệ thống xử lý hydrogen sulfide, đảm bảo an toàn tuyệt đối.

Khớp nối mềm gang cầu BE – Đặc điểm và ứng dụng

Gang cầu (ductile iron) kết hợp ưu điểm của gang xám và thép, tạo nên vật liệu lý tưởng cho khớp nối mềm. Công nghệ đúc hiện đại cho phép tạo cấu trúc graphite hình cầu, tăng độ dẻo và độ bền.

Thiết kế BE (Bell-End) độc đáo với một đầu ống trơn và một đầu mặt bích mang lại sự linh hoạt trong lắp đặt. Cấu trúc này cho phép kết nối nhanh với đường ống PVC hoặc gang, đồng thời vẫn có thể nối bích với van và thiết bị.

Khớp nối gang cầu có khả năng chịu lực xuất sắc với áp suất làm việc đến 16 bar và độ bền cơ học cao. Lớp phủ epoxy bên trong và ngoài bảo vệ chống ăn mòn, kéo dài tuổi thọ trong môi trường khắc nghiệt.

Ứng dụng chính tập trung vào hệ thống nước thải đô thị, nơi cần độ bền cao và khả năng chịu tải trọng đất. So với khớp nối cao su, gang cầu có tuổi thọ gấp đôi nhưng giá thành cao hơn 30-40%.

Ứng Dụng Thực Tế Của Khớp Nối Mềm Trong Các Ngành

Hệ thống xử lý nước và nước thải

Trong nhà máy xử lý nước, khớp nối mềm đóng vai trò quan trọng tại nhiều vị trí chiến lược. Tại đầu ra của máy bơm nước thô, khớp nối cao su EPDM DN300 hấp thụ rung động từ bơm ly tâm công suất lớn. Khu vực bể lắng sử dụng khớp nối để kết nối đường ống với cầu cạo bùn di động.

Hệ thống xử lý nước thải đặt ra yêu cầu khắt khe hơn với môi trường ăn mòn và chứa chất rắn lơ lửng. Khớp nối phải có lớp lót chống mài mòn và khả năng tự làm sạch. Nhà máy xử lý nước thải Yên Sở – Hà Nội sử dụng hơn 200 khớp nối mềm các loại, từ DN100 đến DN1000, đảm bảo vận hành ổn định cho công suất 200,000 m³/ngày.

Vai trò của khớp nối không chỉ dừng lại ở việc kết nối mà còn cho phép bảo trì định kỳ các thiết bị như van, bơm mà không cần cắt ống.

Ngành dầu khí và hóa chất

Ngành dầu khí đòi hỏi tiêu chuẩn an toàn nghiêm ngặt với khớp nối mềm:

Chứng nhận ATEX cho môi trường dễ cháy nổ
Áp suất thiết kế thường gấp 1.5 lần áp suất làm việc
Vật liệu đặc biệt: Hastelloy, Inconel cho môi trường H₂S
Lớp lót PTFE chống thấm khí hydrocarbon
Kiểm định NDT 100% mối hàn

Khớp nối chịu áp suất cao đến 150 bar được sử dụng trong hệ thống vận chuyển khí nén. Nhiệt độ khắc nghiệt từ -196°C (LNG) đến +400°C (hơi quá nhiệt) đòi hỏi thiết kế đặc biệt với vật liệu phù hợp.

Quy trình kiểm định nghiêm ngặt bao gồm thử thủy lực 1.5 lần áp suất thiết kế, kiểm tra phá hủy mẫu, và giám sát liên tục trong vận hành. Nhà máy lọc dầu thực hiện kiểm tra khớp nối mỗi 6 tháng với hồ sơ chi tiết.

Kết nối van công nghiệp (van cổng, van bướm)

Khớp nối mềm là giải pháp không thể thiếu khi lắp đặt van công nghiệp cỡ lớn. Van cổng DN500 nặng hơn 500kg tạo ứng suất tập trung tại điểm kết nối. Khớp nối mềm phân tán lực này, bảo vệ thân van và đường ống.

Cách lắp đặt điển hình: Khớp nối được đặt ngay sau van, hướng dòng chảy đi vào van. Khoảng cách tối thiểu 2DN từ van đảm bảo dòng chảy ổn định. Với van bướm, khớp nối còn giúp tránh va đập của đĩa van khi đóng nhanh.

Lợi ích trong bảo trì thể hiện rõ khi cần tháo van sửa chữa. Khớp nối cho phép tạo khoảng trống đủ để rút van ra mà không cần cắt ống hoặc dịch chuyển đường ống lân cận. Thời gian bảo trì giảm 70% so với kết nối cứng thông thường.

Ứng dụng trong xây dựng và cơ sở hạ tầng

Tòa nhà cao tầng hiện đại sử dụng hàng trăm khớp nối mềm trong hệ thống HVAC. Tại các tầng kỹ thuật, khớp nối kết nối chiller với đường ống chính, cách ly rung động tránh ảnh hưởng đến kết cấu công trình. Khớp nối còn bù trừ chuyển vị của tòa nhà do gió và động đất.

Hệ thống cấp thoát nước đô thị quy mô lớn sử dụng khớp nối tại các điểm giao cắt quan trọng. Metro Hà Nội tích hợp khớp nối đặc biệt cho đường ống xuyên qua ga ngầm, cho phép chuyển vị khi tàu chạy qua mà vẫn đảm bảo kín nước tuyệt đối.

Công trình cầu đường đặt ra thách thức với sự co giãn do nhiệt độ thay đổi theo mùa. Cầu Nhật Tân sử dụng khớp nối mềm đặc chế cho hệ thống thoát nước mặt cầu, chịu được biên độ nhiệt 60°C và rung động từ phương tiện giao thông.

Hướng Dẫn Lựa Chọn Khớp Nối Mềm Phù Hợp

Xác định thông số kỹ thuật cần thiết

Thông số	Cách xác định	Lưu ý quan trọng
Áp suất làm việc	Pmax × 1.5 = Áp suất thiết kế	Xét cả water hammer
Nhiệt độ	Tmin – 10°C đến Tmax + 20°C	Ảnh hưởng đến vật liệu
Chất lưu	Phân tích thành phần hóa học	Kiểm tra tương thích vật liệu
Kích thước	DN/NPS theo đường ống	Đo chính xác face-to-face
Kiểu kết nối	Bích/ren/hàn	Phải khớp với hệ thống
Môi trường	Trong nhà/ngoài trời/ngầm	Yêu cầu bảo vệ đặc biệt

Công thức tính chọn cơ bản:

Lực đẩy do áp suất: F = P × A (N)
Biến dạng cho phép: ΔL = α × L × ΔT (mm)
Moment xoắn bu lông: M = k × d × F (Nm)

Trong đó:

P: áp suất (Pa), A: diện tích (m²)
α: hệ số giãn nở, L: chiều dài, ΔT: chênh lệch nhiệt độ
k: hệ số ma sát, d: đường kính bu lông, F: lực xiết

So sánh kiểu nối bích và nối ren – Ưu nhược điểm

Tiêu chí	Nối bích (Flange)	Nối ren (Thread)
Ưu điểm
Độ bền	Rất cao, chịu áp lực lớn	Trung bình
Tháo lắp	Dễ dàng, nhanh chóng	Khó khăn hơn
Kích thước	Không giới hạn (DN15-DN3000)	Giới hạn DN80
Độ kín	Xuất sắc với đệm phù hợp	Tốt với băng ren
Nhược điểm
Chi phí	Cao (mặt bích + bu lông)	Thấp
Không gian	Cần khoảng trống lớn	Gọn nhẹ
Trọng lượng	Nặng	Nhẹ

Khuyến nghị ứng dụng:

Nối bích: Đường ống chính, áp suất cao, cần bảo trì thường xuyên
Nối ren: Đường ống nhánh nhỏ, áp suất thấp, lắp đặt cố định
Công nghiệp nặng luôn ưu tiên nối bích vì độ an toàn và tin cậy

Bảng tra cứu kích thước khớp nối mềm theo tiêu chuẩn

Tiêu chuẩn quốc tế chính:

DIN 2501: Tiêu chuẩn Đức, phổ biến tại Việt Nam
ANSI B16.5: Tiêu chuẩn Mỹ, dùng trong dầu khí
JIS B2220: Tiêu chuẩn Nhật, thiết bị nhập khẩu

DN (mm)	NPS (inch)	Độ dài Face-to-Face (mm)	Số lỗ bu lông
50	2″	150-175	4
100	4″	200-225	8
200	8″	250-325	12
300	12″	350-450	16
600	24″	500-650	24

Cách đọc bảng:

Xác định DN hoặc NPS của đường ống
Tra độ dài face-to-face phù hợp
Kiểm tra số lỗ bu lông và PCD
Lưu ý dung sai cho phép ±5mm

Quy Trình Lắp Đặt Khớp Nối Mềm Đúng Kỹ Thuật

Chuẩn bị trước khi lắp đặt – Kiểm tra và đo đạc

Checklist kiểm tra trước lắp đặt:

☐ Kiểm tra ngoại quan khớp nối: không nứt, biến dạng ☐ Đối chiếu thông số kỹ thuật với yêu cầu thiết kế ☐ Kiểm tra đầy đủ phụ kiện: bu lông, đệm, đai ốc ☐ Đo khoảng cách giữa hai mặt bích (tolerance ±3mm) ☐ Kiểm tra độ đồng tâm bằng thước căn (sai lệch <2mm) ☐ Kiểm tra độ song song mặt bích (gap <0.5mm) ☐ Chuẩn bị dụng cụ: cờ lê lực, thước đo, nivô ☐ Trang bị bảo hộ: găng tay, kính, giày bảo hộ

Việc đo đạc chính xác là yếu tố then chốt. Sử dụng thước kẹp để đo đường kính trong và ngoài của đường ống. Dùng nivô kiểm tra độ thẳng đứng cho ống đứng. Ghi chép tất cả số liệu vào biên bản để đối chiếu sau này.

5 bước lắp đặt khớp nối mềm an toàn

Bước 1: Vệ sinh mặt bích và kiểm tra Làm sạch bề mặt mặt bích bằng dung dịch tẩy rửa công nghiệp. Loại bỏ hoàn toàn gỉ sét, bụi bẩn, dầu mỡ. Kiểm tra độ phẳng mặt bích bằng thước thẳng, đảm bảo không có vết lõm sâu quá 0.5mm. Mặt bích bị hỏng phải được sửa chữa trước khi lắp đặt.

Bước 2: Lắp đệm kín đúng vị trí Chọn đệm kín phù hợp với áp suất và chất lưu. Đặt đệm vào rãnh hoặc căn giữa mặt bích. Không dùng keo dán đệm vì gây khó khăn khi bảo trì. Với đệm spiral wound, chú ý chiều lắp đúng theo nhà sản xuất.

Bước 3: Định vị khớp nối vào đường ống Nâng khớp nối cẩn thận bằng pa lăng hoặc cần cẩu cho kích thước lớn. Căn chỉnh lỗ bu lông thẳng hàng. Đẩy nhẹ khớp nối vào vị trí, tránh dùng lực mạnh. Kiểm tra lại độ đồng tâm và khoảng cách.

Bước 4: Xiết bu lông theo thứ tự chéo Bôi trơn ren bu lông bằng graphite paste. Xiết sơ bộ bằng tay cho tất cả bu lông. Dùng cờ lê lực xiết theo thứ tự chéo đối xứng. Xiết 3 vòng với moment: 30% → 60% → 100% giá trị thiết kế.

Moment xiết khuyến nghị:

M16: 95 Nm
M20: 185 Nm
M24: 320 Nm
M30: 630 Nm

Bước 5: Kiểm tra và chạy thử Kiểm tra độ song song của khớp nối sau khi xiết. Đo khoảng hở đều quanh chu vi. Tăng áp từ từ đến 1.5 lần áp suất làm việc, giữ trong 30 phút. Quan sát rò rỉ và ghi nhận. Hạ áp về mức làm việc và bàn giao.

Những lỗi thường gặp cần tránh khi lắp đặt

Lắp đặt khi đường ống chưa đồng tâm

Hậu quả: Khớp nối bị xoắn, giảm tuổi thọ 50%
Khắc phục: Dùng gối đỡ điều chỉnh hoặc lắp lại đường ống

Xiết bu lông quá chặt hoặc không đều

Hậu quả: Đệm bị ép vỡ, rò rỉ sau vài ngày vận hành
Khắc phục: Tuân thủ moment xiết, dùng cờ lê lực chính xác

Không sử dụng đệm kín phù hợp

Hậu quả: Đệm bị phá hủy bởi hóa chất, rò rỉ nghiêm trọng
Khắc phục: Chọn đệm theo bảng tương thích hóa chất

Kéo căng khớp nối để bù khoảng cách

Hậu quả: Ứng suất tập trung, nứt vỡ khi vận hành
Khắc phục: Sử dụng ống nối hoặc điều chỉnh lại đường ống

Lắp ngược chiều flow (nếu có mũi tên)

Hậu quả: Hiệu suất giảm, có thể gây water hammer
Khắc phục: Kiểm tra kỹ ký hiệu trên thân khớp nối

Bảo Trì và Kéo Dài Tuổi Thọ Khớp Nối Mềm

Lịch bảo dưỡng định kỳ theo từng loại khớp nối

Loại khớp nối	Tần suất kiểm tra	Hạng mục kiểm tra	Thời gian dừng máy
Cao su EPDM/Neoprene	3-6 tháng	– Kiểm tra nứt, phồng rộp<br>- Đo độ cứng Shore A<br>- Kiểm tra rò rỉ<br>- Xiết lại bu lông	30-60 phút
Kim loại Inox	6-12 tháng	– Kiểm tra ăn mòn<br>- Đo độ dày bellows<br>- Kiểm tra mối hàn<br>- Test áp suất	2-4 giờ
Gang cầu	12 tháng	– Kiểm tra lớp phủ<br>- Đo độ mòn<br>- Kiểm tra bu lông<br>- Thay đệm kín	1-2 giờ

Cách ghi chép lịch sử bảo dưỡng:

Mã số khớp nối và vị trí lắp đặt
Ngày kiểm tra và người thực hiện
Tình trạng từng hạng mục
Biện pháp xử lý (nếu có)
Dự kiến bảo dưỡng tiếp theo

Tiêu chuẩn đánh giá:

Độ cứng cao su: Shore A 60±5 là bình thường
Độ dày bellows: Giảm <10% là chấp nhận được
Moment xiết bu lông: Duy trì 80-90% giá trị ban đầu

Cách phát hiện sớm các dấu hiệu hư hỏng

Rò rỉ và thấm nước quanh mặt bích

Dấu hiệu: Vết ướt, đọng nước, rỉ sét quanh mặt bích
Nguyên nhân: Đệm hỏng, bu lông lỏng, áp suất đột biến
Xử lý: Xiết lại bu lông hoặc thay đệm mới

Nứt, phồng rộp trên bề mặt cao su

Dấu hiệu: Vết nứt chữ V, bề mặt phồng như bong bóng
Nguyên nhân: Lão hóa, nhiệt độ quá cao, hóa chất
Xử lý: Thay thế ngay, không sửa chữa tạm thời

Ăn mòn và rỉ sét phần kim loại

Dấu hiệu: Màu nâu đỏ, bề mặt xù xì, bong tróc
Nguyên nhân: Môi trường ẩm, nước biển, hóa chất
Xử lý: Làm sạch và sơn phủ hoặc thay thế

Biến dạng bất thường khi vận hành

Dấu hiệu: Khớp nối bị xoắn, kéo dài quá mức
Nguyên nhân: Lắp đặt sai, áp suất vượt thiết kế
Xử lý: Dừng máy kiểm tra ngay

Tiếng ồn và rung động tăng cao

Dấu hiệu: Âm thanh lạ, rung động mạnh hơn bình thường
Nguyên nhân: Khớp nối mất khả năng giảm chấn
Xử lý: Kiểm tra toàn diện và thay thế

Phương pháp kiểm tra không phá hủy:

Siêu âm đo độ dày cho khớp nối kim loại
Camera nội soi kiểm tra bên trong
Thermal imaging phát hiện điểm nóng bất thường

Kỹ thuật bảo quản khớp nối mềm đúng cách

Điều kiện bảo quản tối ưu:

Nhiệt độ: 15-25°C, tránh nắng trực tiếp
Độ ẩm: 40-60%, sử dụng hút ẩm nếu cần
Thông gió: Đảm bảo không khí lưu thông
Tránh xa: Dung môi, acid, nguồn nhiệt

Cách xếp đặt tránh biến dạng:

Đặt nằm ngang trên kệ phẳng
Không chồng quá 3 lớp cho khớp nối cao su
Dùng gỗ kê cho khớp nối kim loại nặng
Quay 90° mỗi 3 tháng để tránh biến dạng cố định

Bảo vệ khỏi các tác nhân có hại:

Che phủ bằng vải bạt thoáng khí
Phun lớp dầu bảo quản cho phần kim loại
Giữ trong bao bì gốc nếu có thể
Ghi nhãn rõ ràng ngày nhập kho

Thời hạn bảo quản tối đa:

Khớp nối cao su: 2-3 năm
Khớp nối kim loại: 5-10 năm
Đệm kín: 1-2 năm

Kiểm tra trước khi sử dụng:

Quan sát ngoại quan tổng thể
Kiểm tra độ đàn hồi của cao su
Đo kích thước so với catalogue
Test áp suất nếu lưu kho quá lâu

Tiêu Chuẩn Kỹ Thuật và Chứng Nhận An Toàn

Các tiêu chuẩn quốc tế áp dụng cho khớp nối mềm

Tiêu chuẩn	Phạm vi áp dụng	Đặc điểm chính
ASME B31.3	Đường ống công nghiệp	– Quy định vật liệu và thiết kế<br>- Yêu cầu test áp suất<br>- Hướng dẫn lắp đặt
DIN 2501	Mặt bích tiêu chuẩn Đức	– Kích thước PN6 đến PN40<br>- Dung sai chặt chẽ<br>- Phổ biến tại Việt Nam
JIS B2220	Tiêu chuẩn Nhật Bản	– Áp suất 5K đến 20K<br>- Kích thước compact<br>- Cho thiết bị Nhật
EN 1092-1	Tiêu chuẩn châu Âu	– Thay thế DIN cũ<br>- Yêu cầu CE marking<br>- Tương thích quốc tế
TCVN	Quy chuẩn Việt Nam	– TCVN 7571 cho gang<br>- TCVN 6153 cho thép<br>- Bắt buộc cho dự án nhà nước

So sánh điểm khác biệt chính:

DIN/EN: Áp suất tính bằng bar, kích thước PN
ASME: Áp suất tính bằng psi, kích thước Class
JIS: Áp suất tính bằng K (kg/cm²)
Dung sai mặt bích có thể không tương thích 100%

Chứng nhận chất lượng và an toàn cần có

ISO 9001:2015 – Hệ thống quản lý chất lượng ☐ Xác nhận nhà sản xuất có quy trình kiểm soát chất lượng ☐ Đảm bảo tính ổn định của sản phẩm ☐ Yêu cầu tối thiểu cho mọi nhà cung cấp

Giấy chứng nhận xuất xưởng (COC) ☐ Thông tin đầy đủ về sản phẩm ☐ Kết quả test tại nhà máy ☐ Cam kết chất lượng của nhà sản xuất

Báo cáo thử nghiệm áp lực ☐ Test thủy lực 1.5 x áp suất thiết kế ☐ Thời gian test tối thiểu 30 phút ☐ Có chữ ký của kiểm định viên

Chứng nhận vật liệu (Mill Certificate) ☐ Thành phần hóa học chi tiết ☐ Tính chất cơ lý (độ bền kéo, độ giãn dài) ☐ Truy xuất nguồn gốc nguyên liệu

Chứng nhận đặc biệt cho ngành: ☐ FDA cho thực phẩm, dược phẩm ☐ WRAS cho nước uống ☐ ATEX cho môi trường nổ ☐ API cho dầu khí

Quy trình xin cấp chứng nhận:

Liên hệ tổ chức chứng nhận uy tín
Chuẩn bị hồ sơ kỹ thuật đầy đủ
Lấy mẫu và test theo tiêu chuẩn
Đánh giá và cấp chứng nhận
Giám sát định kỳ hàng năm

Thông số kỹ thuật quan trọng khi đặt hàng

FORM ĐẶT HÀNG KHỚP NỐI MỀM

Kích thước danh nghĩa: DN_____ mm / NPS_____ inch
Áp suất thiết kế: PN_____ bar / Class_____ lbs
Nhiệt độ thiết kế: Min_____°C đến Max_____°C
Vật liệu yêu cầu:
- Thân: ☐ Cao su EPDM ☐ Neoprene ☐ Inox 304 ☐ Inox 316 ☐ Khác:_____
- Mặt bích: ☐ Thép carbon ☐ Inox ☐ Gang ☐ Khác:_____
Tiêu chuẩn mặt bích: ☐ DIN ☐ ANSI ☐ JIS ☐ EN
Độ dài face-to-face: _____mm (nếu có yêu cầu đặc biệt)
Yêu cầu đặc biệt:
- ☐ Lớp phủ epoxy
- ☐ Lót PTFE bên trong
- ☐ Chống tĩnh điện
- ☐ Khác:_____
Số lượng: _____ cái
Chứng nhận yêu cầu: ☐ COC ☐ Test Report ☐ Material Cert

Khớp Nối Mềm hay Khớp Nối Cứng – Khi Nào Sử Dụng?

So sánh chi tiết khớp nối mềm và khớp nối cứng

Tiêu chí	Khớp nối mềm	Khớp nối cứng
Cấu tạo	Vật liệu đàn hồi (cao su, bellows)	Kim loại nguyên khối
Vật liệu	EPDM, Neoprene, Inox bellows	Thép đúc, gang, inox solid
Khả năng chịu tải	Trung bình (PN16-PN40)	Cao (lên đến PN250)
Áp lực max	40 bar (thông dụng)	400 bar+
Độ linh hoạt	Cao – đa chiều	Không có
Hấp thụ rung	Xuất sắc (80-90%)	Không
Chi phí đầu tư	Cao hơn 20-30%	Thấp
Chi phí bảo trì	Thấp – ít hỏng hóc	Cao – ứng suất tập trung
Tuổi thọ	5-15 năm	20-50 năm
Độ bền	Phụ thuộc điều kiện	Rất cao
Phạm vi ứng dụng	Đa dạng, linh hoạt	Hệ thống cố định

Khớp nối mềm vượt trội về tính linh hoạt và khả năng bảo vệ hệ thống. Khớp nối cứng phù hợp cho ứng dụng tĩnh với yêu cầu độ bền cao. Lựa chọn phụ thuộc vào ưu tiên của dự án.

Trường hợp nên dùng khớp nối mềm

Kết nối với thiết bị có rung động

Máy bơm ly tâm, máy nén khí tạo rung động liên tục
Khớp nối mềm giảm 80% rung động truyền sang đường ống
Bảo vệ điểm hàn và kết nối khác trong hệ thống

Đường ống có giãn nở nhiệt lớn

Hệ thống hơi nước, dầu nóng có ΔT > 50°C
Đường ống dài > 30m cần khớp nối mềm mỗi đoạn
Tránh ứng suất phá hủy do giãn nở bị cản trở

Cần giảm truyền âm thanh

Phòng máy trong tòa nhà văn phòng, bệnh viện
Hệ thống HVAC gần khu vực yên tĩnh
Giảm tiếng ồn từ 85dB xuống 65dB

Lắp đặt có sai lệch nhỏ

Công trình cũ cải tạo, khó căn chỉnh chính xác
Tiết kiệm thời gian thi công đáng kể
Cho phép sai lệch đến 10mm và 5°

Yêu cầu tháo lắp thường xuyên

Thiết bị cần bảo trì định kỳ như lọc, van
Khớp nối mềm tạo khoảng trống để rút thiết bị
Giảm 70% thời gian bảo trì

Khi nào khớp nối cứng là lựa chọn tốt hơn?

Khớp nối cứng thể hiện ưu thế trong các hệ thống yêu cầu độ cứng vững tuyệt đối. Đường ống dẫn khí nén áp suất cực cao trong công nghiệp hóa dầu không cho phép biến dạng nhỏ nhất. Hệ thống này sử dụng khớp nối cứng thép rèn chịu áp suất đến 400 bar.

Môi trường không có rung động và giãn nở như bể chứa cố định, đường ống ngầm trong đất ổn định là nơi khớp nối cứng phát huy tối đa. Chúng không cần khả năng linh hoạt mà khớp nối mềm cung cấp.

Ứng dụng chân không sâu hoặc áp suất cực cao vượt quá khả năng của khớp nối mềm. Lò phản ứng hóa học, nồi hơi áp suất cao sử dụng khớp nối cứng đặc chế với độ dày thành lớn.

Môi trường ăn mòn đặc biệt như acid đậm đặc ở nhiệt độ cao có thể phá hủy mọi loại khớp nối mềm. Khớp nối cứng Hastelloy hoặc Titanium là giải pháp duy nhất khả thi.

Khi chi phí đầu tư không phải là ràng buộc và yêu cầu tuổi thọ 30-50 năm, khớp nối cứng cho phép “lắp và quên”. Tuy nhiên, cần tính toán kỹ ứng suất và dự phòng cho mọi tình huống.

Câu Hỏi Thường Gặp Về Khớp Nối Mềm

Khớp nối mềm có chịu được áp suất cao không?

Khớp nối mềm hoàn toàn có thể chịu áp suất cao, tùy thuộc vào loại và thiết kế. Khớp nối cao su EPDM tiêu chuẩn chịu được 10-16 bar, đủ cho hầu hết ứng dụng nước và HVAC. Khớp nối kim loại bellows có thể đạt 40-60 bar cho hệ thống hơi và khí nén.

Nhiệt độ ảnh hưởng trực tiếp đến khả năng chịu áp – cứ tăng 50°C, áp suất cho phép giảm khoảng 20%. Ví dụ, khớp nối inox 316 chịu 40 bar ở 20°C nhưng chỉ còn 32 bar ở 120°C.

Các ứng dụng đặc biệt có khớp nối thiết kế riêng chịu đến 100 bar, thường dùng trong công nghiệp dầu khí. Tuy nhiên, chi phí tăng theo cấp số nhân với áp suất thiết kế.

Tuổi thọ trung bình của khớp nối mềm là bao lâu?

Loại vật liệu	Tuổi thọ trung bình	Điều kiện tối ưu
Cao su EPDM	5-8 năm	Nước lạnh, trong nhà
Neoprene	7-10 năm	Chống dầu tốt
Inox 304	10-15 năm	Môi trường thông thường
Inox 316L	15-20 năm	Chống ăn mòn cao
PTFE lined	10-12 năm	Hóa chất ăn mòn

Điều kiện vận hành ảnh hưởng mạnh đến tuổi thọ. Nhiệt độ cao, hóa chất, UV từ ánh nắng đều làm giảm tuổi thọ. Bảo trì định kỳ có thể kéo dài tuổi thọ thêm 30-50%.

Dấu hiệu cần thay thế gồm: rò rỉ không khắc phục được, biến dạng vĩnh viễn, nứt sâu trên bề mặt, hoặc khi chi phí sửa chữa > 50% giá trị mới.

Có thể sửa chữa khớp nối mềm khi bị hỏng không?

Khả năng sửa chữa phụ thuộc vào loại hư hỏng và mức độ nghiêm trọng. Rò rỉ nhỏ tại mặt bích thường do bu lông lỏng hoặc đệm hỏng – có thể khắc phục bằng cách xiết lại hoặc thay đệm mới. Chi phí chỉ 5-10% giá trị khớp nối.

Nứt nhỏ trên bề mặt cao su có thể tạm thời vá bằng keo chuyên dụng, nhưng đây chỉ là giải pháp ngắn hạn 3-6 tháng. Bellows kim loại bị thủng hoặc cao su nứt sâu không thể sửa chữa an toàn – phải thay thế hoàn toàn.

Rủi ro khi sửa chữa không đúng cách bao gồm: rò rỉ đột ngột gây ngập úng, áp suất giảm ảnh hưởng sản xuất, thậm chí nổ vỡ gây tai nạn. Nguyên tắc an toàn: khi nghi ngờ, hãy thay mới.

Khớp nối mềm loại nào phù hợp cho nước nóng?

Nhiệt độ nước nóng quyết định loại khớp nối phù hợp:

Dưới 80°C: EPDM tiêu chuẩn hoạt động tốt, chi phí hợp lý
80-120°C: EPDM chất lượng cao hoặc chuyển sang Neoprene
120-180°C: Bắt buộc dùng khớp nối kim loại với đệm graphite
Trên 180°C: Khớp nối inox 316L với thiết kế đặc biệt

Lưu ý quan trọng về giãn nở nhiệt: Nước nóng làm đường ống giãn nở đáng kể. Ống thép DN100 dài 30m giãn thêm 36mm khi tăng từ 20°C lên 120°C. Khớp nối phải có khả năng hấp thụ lượng giãn nở này.

Pressure derating cũng cần xem xét – khớp nối PN16 ở nhiệt độ thường chỉ còn chịu PN10 ở 120°C. Luôn chọn khớp nối có rating cao hơn 20-30% so với yêu cầu thực tế để đảm bảo an toàn.

Cơ Khí KCC – đơn vị chuyên cung cấp giải pháp gia công cơ khí chính xác, cam kết mang đến sản phẩm chất lượng cao với công nghệ tiên tiến. Liên hệ với chúng tôi để được tư vấn chi tiết về các giải pháp khớp nối mềm phù hợp cho hệ thống của bạn.
